Equipment





Meine aktuelle Ausrüstung

12 Zoll Newton Reflektor

Freie Öffnung:

300 mm

Brennweite:

1600 mm

Öffnungsverhältnis:

f/5,3

Hauptspiegel:

Orion UK 1/10 Lambda, 97% Reflektion (HiLux Verspiegelung) und hier ist der  Zygo Test von diesem Spiegel

Fangspiegel:

Antares Optics: 101,6mm Durchmesser kleine Achse - 1/30 Wave PV

Carbon Tubus vom Klaus Helmerichs:

Innendurchmesser 344mm / Wandstärke 7mm, Länge 1,70m

Okularauszug:

3 Zoll OK3-Z Okularauszug von der Fa. ASA (Astrosysteme Austria) mit einem Motorfokus und einer Temperaturkompensation

TS Hauptspiegelfassung:

- 18 punkt - voll justierbar

TS Fangspiegelfassung:

Metall - voll justierbar

Fokuslagen:

vier verschiedene Fokuslagen möglich durch unterschiedliche Positionen der Hauptspiegelfassung -  Brennpunkt über Tubus: 110mm / 130mm / 149mm  und 202mm

Gesamtgewicht:

ca. 17 kg (ohne Rohrschellen)

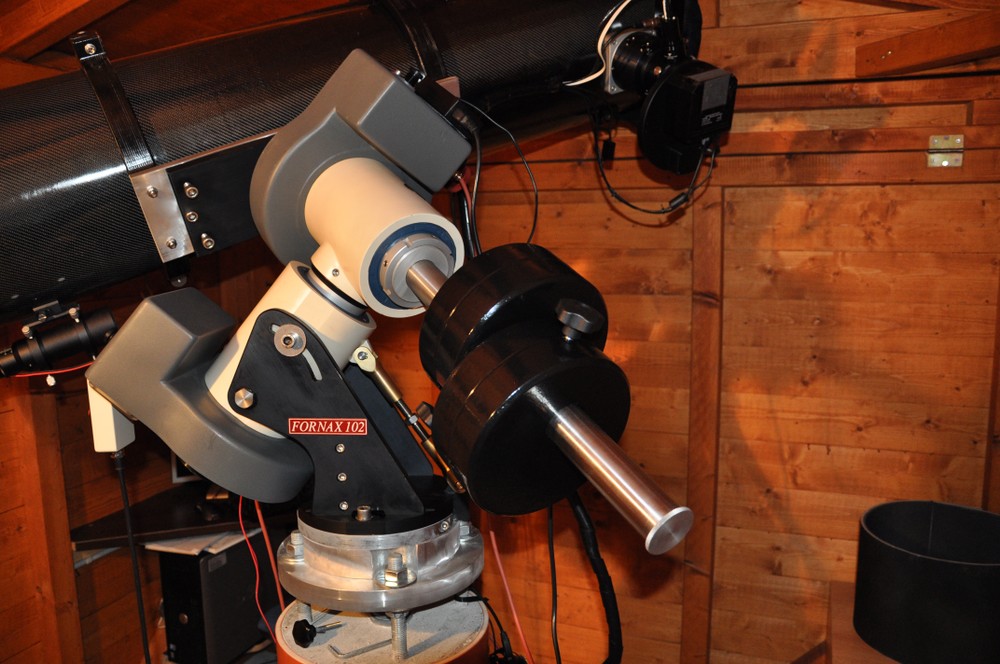

Montierung Fornax 102
Photo-Version

Tragkraft:

85 kg

Eigengewicht:

45 kg

Achsendurchmesser:

80 mm

Schneckenrad:

D=243mm, 192 Zähne

Periodenlänge:

1:2000 (20:72 Keilriemensystem, 1:3 Vorgetriebe)

PE ohne PEC:

+/- 6"

RA Motor:

SECM266, 400 Schritte

DE Motor:

SECM266, 400 Schritte

Steuerung:

FS2 9-30v von Michael Koch

Besonderheiten:

Die Montierung verfügt über Rutschkupplungen und kann auch von Hand Manuell bedient werden.
Das Gehäuse der Montierung ist so entwickelt worden dass alle wichtigen Teile gegen Wind und Wetter weitgehend abgedichtet sind (staub- und wasserdicht).
Die Fornax steht auf einer 30cm Betonsäule

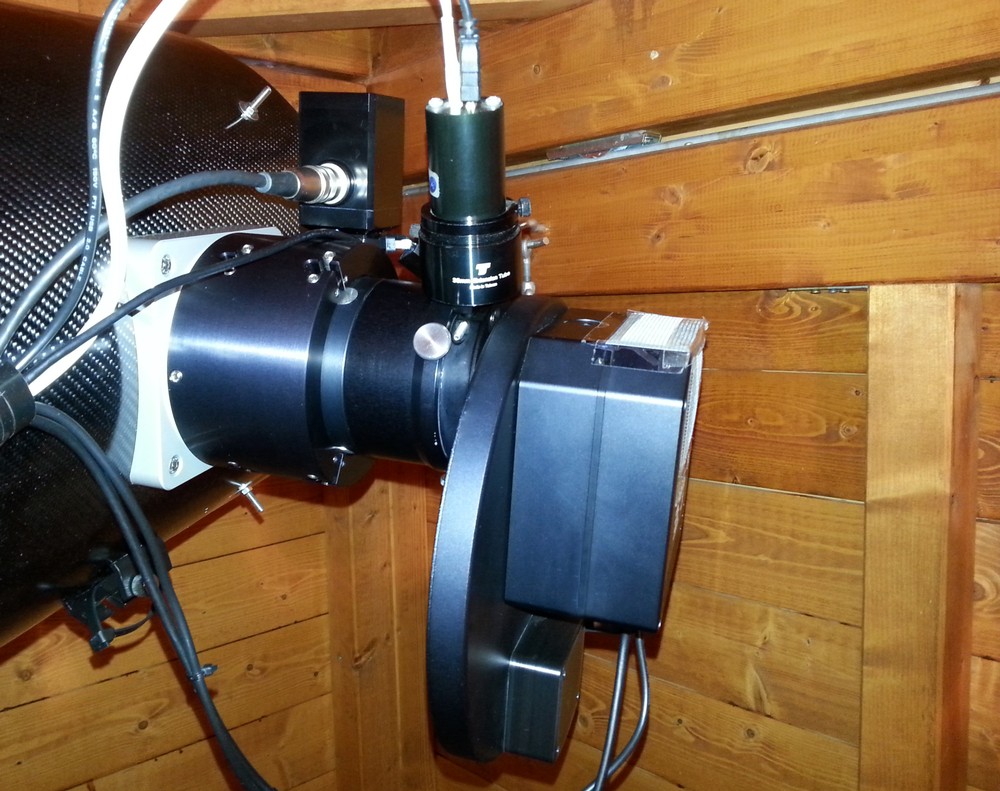

Kameras

CCD Kamera:

S/W, Moravian G2 8300 mit externem Filterrad für 7 Filterpositionen (50 mm)

Autoguider:

Lodestar von Starlight Xpress



Zubehör

Off Axis Guider:

3 Zoll ASA OAG

Koma Korrektor:

3 Zoll ASA Wynne Korrektor 0,95

Filter:

LRGB und Schmalband (H-Alpha 7nm, OIII 8,5nm, SII 8nm) Filterset 50mm ungefasst von Fa. Baader

Elektrolumineszenzfolie

A2, 12V mit EL-Dimmer V2



Meine ehemalige Ausrüstung

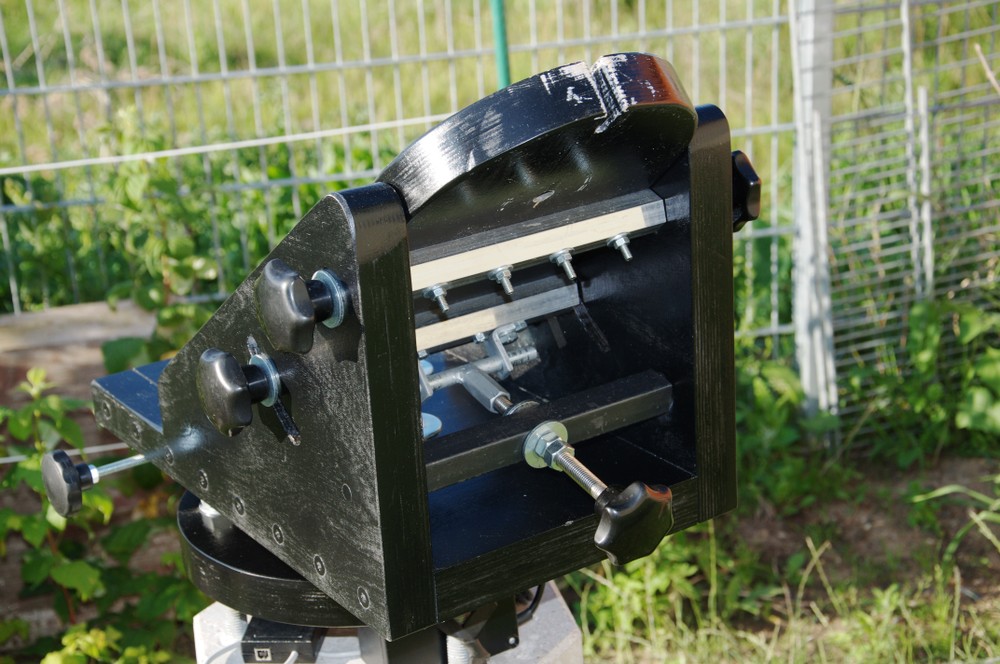

LX200GPS 10 Zoll Schmidt Cassegrain Reflektor mit einer selbstgebauten Polhöchenwiege.
Im visuellen Bereich (Mond/Planeten) war ich von diesem Teleskop sehr begeistert.
Für die Deep Sky Fotografie ist es jedoch sehr eingeschränkt.
